Altijd de perfecte vochtbalans

Wint extra energie terug op gebied van vocht

Makkelijk in onderhoud

Meer comfort met ventilatie

Een Zehnder enthalpiewisselaar is dé aanvulling voor de ComfoAir Q. Hij wint niet alleen warmte en koelte terug, maar ook vocht. Zónder vuile lucht of geurtjes. Wanneer het winter -en de lucht erg droog- is, houdt de enthalpiewisselaar het ‘goede’ vocht van koken en douchen binnen. In de droge zomer is dat andersom en houdt hij het vocht juist buiten. Zo is de gevoelstemperatuur een stuk aangenamer. Bovendien hoeft er minder te worden gestookt of gekoeld. Dat scheelt in combinatie met de ComfoAir Q al snel 25% aan energie.

Hoe werkt een enthalpiewisselaar?

Een enthalpiewisselaar in het balansventilatiesysteem brengt vocht over tussen de luchtstromen, zonder dat er geurtjes of ongezonde luchtjes meekomen.

Dat wordt geregeld door Zehnders gepatenteerde membraanconstructie. Er is geen condensatie, dus een condensafvoer is niet nodig. Ook is het energieverbruik en geluidsniveau lager.

[Translate to Nederlands:] enthalpiewisselaar voor minder droge lucht in huis

Belangrijkste extra voordelen van F-ERV-enthalpiewisselaars

F-ERV-enthalpiewisselaars vertegenwoordigen de volgende generatie energieterugwinningstechnologie. Voortbouwend op de bewezen werking van ERV-systemen zijn ze uitgerust met een vervormbaar membraan dat een hogere warmte- en vochtterugwinning biedt en duurzamer is dan conventionele enthalpiewisselaars.

De verbeterde membraanprestaties verhogen zowel de terugwinning van sensibele warmte als latente energie (vocht), wat resulteert in een hogere totale energie efficiëntie.

Dankzij de vormbare membraanconstructie zijn minder materialen nodig en is het gewicht lager. Hierdoor is de warmtewisselaar eenvoudiger te hanteren en gemakkelijker te integreren in ventilatie-units.

De efficiënte vochtoverdracht beperkt schommelingen in de luchtvochtigheid en draagt het hele jaar door bij aan een comfortabel en gezond binnenklimaat.

Een lager materiaalverbruik en een betere recyclebaarheid zorgen voor een kleinere milieubelasting. Bovendien veroorzaakt de nieuwe F-ERV-wisselaar meer dan 50% minder CO2-uitstoot dan de vorige generatie C-ERV wisselaars.

Technologie

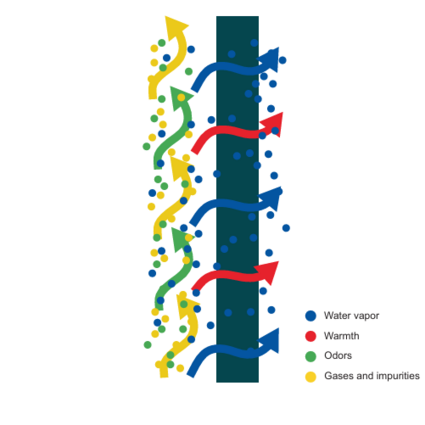

De enthalpiewisselaar draagt zowel sensibele warmte als latente energie (vocht) over tussen de toe- en afvoerluchtstromen, terwijl geuren, gassen en verontreinigingen volledig van elkaar gescheiden blijven. Vocht wordt in de vorm van waterdamp overgedragen van de luchtstroom met de hoogste dampdruk naar de luchtstroom met de laagste dampdruk. Hierdoor wordt de luchtvochtigheid op een gecontroleerde manier teruggewonnen. Dit proces verhoogt de energie-efficiëntie en garandeert een betrouwbare werking in zowel koude en droge als warme en vochtige klimaten, het hele jaar door.

Eigenschappen van het membraan

Het dampdoorlatende polymeermembraan in de enthalpiewisselaar maakt een gecontroleerde overdracht van waterdamp tussen de luchtstromen mogelijk, terwijl micro-organismen door hun grotere afmetingen niet door het membraan kunnen dringen. De antimicrobiële coating voorkomt bovendien de groei van bacteriën en schimmels, waardoor een hygiënische werking gedurende de gehele levensduur wordt gewaarborgd. Dankzij de duurzame membraanconstructie blijven de warmte- en vochtoverdracht stabiel en zijn langdurige, betrouwbare prestaties verzekerd.

Vorstbeveiliging

Door de vochtoverdracht tussen de toe- en afvoerluchtstromen wordt het condensatiepunt in de warmtewisselaar verlaagd. Hierdoor kan de enthalpiewisselaar ook bij buitentemperaturen onder 0 °C continu vorstvrij functioneren. Alleen onder extreme buitenomstandigheden is aanvullende vorstbeveiliging nodig, wat bijdraagt aan een lager energieverbruik en een hogere systeemefficiëntie.

HRV versus ERV

Standaard warmtewisselaar - HRV

Wint voornamelijk warmte terug.
Regelt de luchtvochtigheid niet actief mee.
De binnenlucht kan tijdens koude periodes droger worden.
Te herkennen aan de groen gekleurde cirkel.

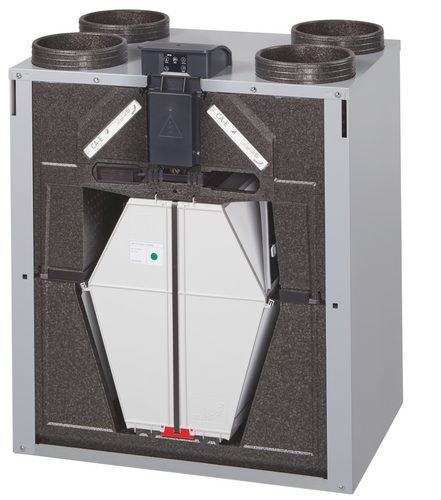

Zehnder_CSY_Ventilation_Unit_ComfoAir_E_open_1_top

Enthalpiewisselaar - ERV

Wint warmte én vocht terug.
Helpt de luchtvochtigheid beter in balans te houden.
Vermindert de verwarmings-, koel- en ontvochtigingsbehoefte.
Te herkennen aan de blauw gekleurde cirkel.

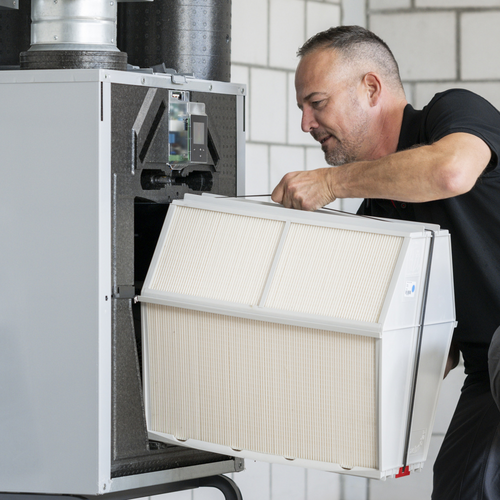

Zehnder_CSY_Installer-Shooting_image-0280_Retouched

Enthalpiewisselaar

van Zehnder.

Ontdek onze slimme wisselaar die warmte en vocht terugwint.

Lees meer

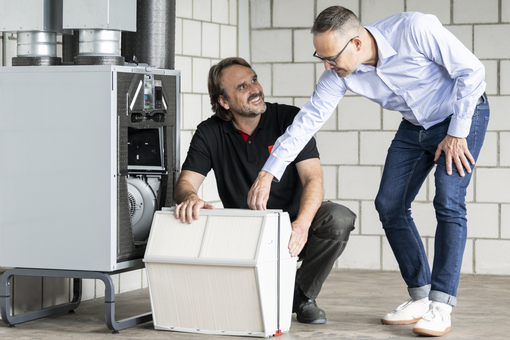

Zehnder_CSY_Installer-Shooting_image-1757_Retouched

Onderhoud

Stap 1:

Open de ventilatie-unit volgens de instructies die bij het toestel horen.

De enthalpiewisselaar kan eenvoudig uit de ventilatie-unit worden genomen met behulp van de treklus.

Neem de enthalpiewisselaar rustig uit het toestel en zorg ervoor dat de membraanoppervlakken tijdens het uitnemen niet worden beschadigd.

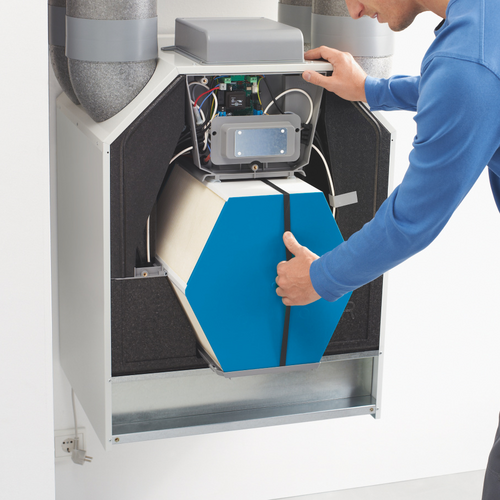

Zehnder_CSY_Ventilation_Unit_ComfoAir_350_Filter_exchange_people_enthalpy_exchanger_1

Stap 2:

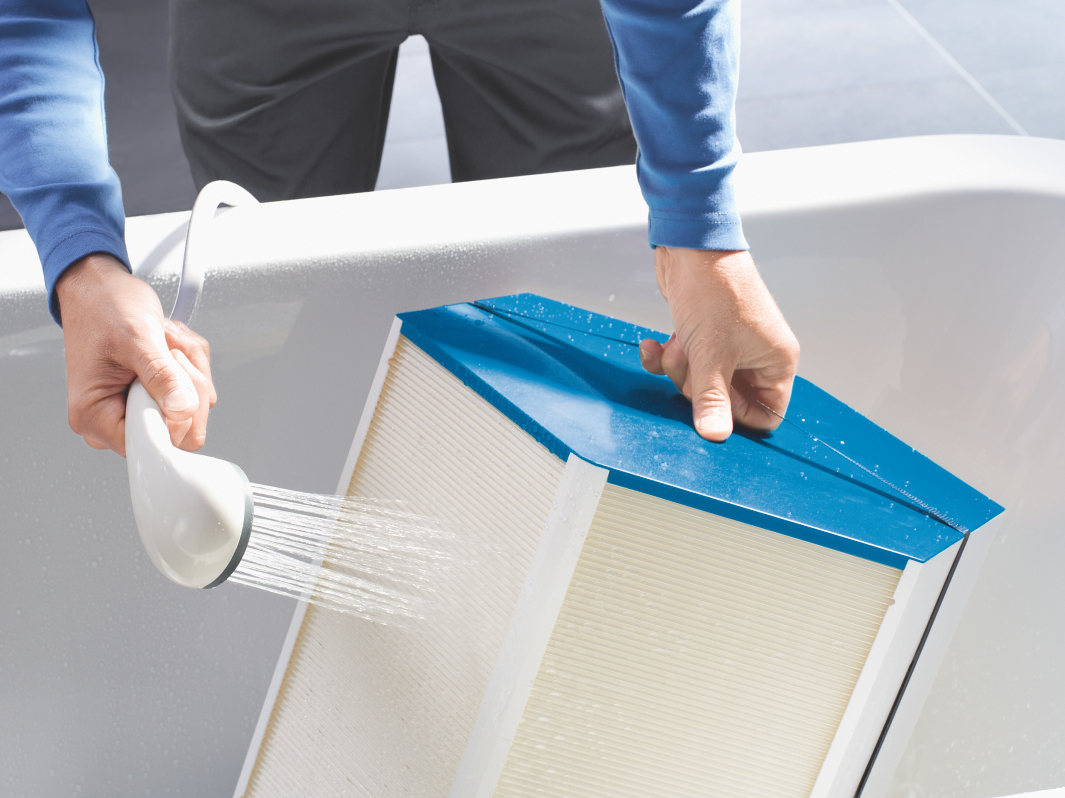

Plaats de enthalpiewisselaar in een badkuip of een andere geschikte ruimte waar het water veilig kan weglopen.

Spoel de enthalpiewisselaar voorzichtig af met een hadndouche.

Gebruik uitsluitend lauwwarm water met een temperatuur lager dan 40 °C.

Wanneer water alleen niet volstaat, kan indien nodig een mild reinigingsmiddel worden gebruikt.

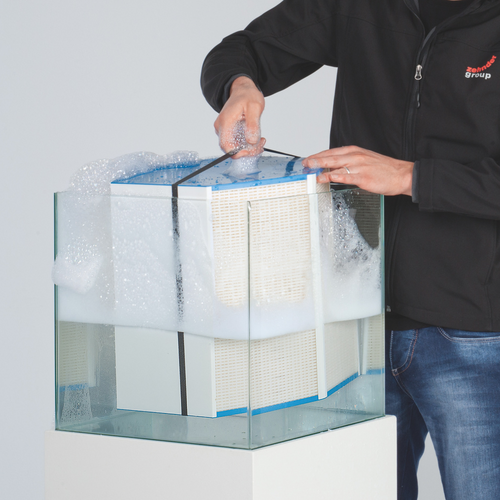

Zehnder_CSY_Accessory_enthalpy_exchanger_people

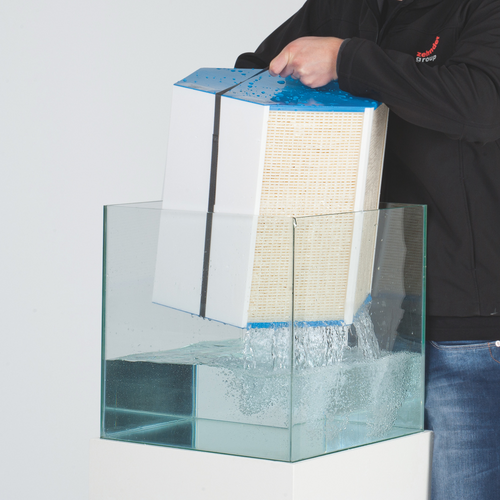

Stap 3:

Spoel de enthalpiewisselaar na de reiniging zorgvuldig af met schoon water.

Zorg ervoor dat eventuele resten van het reinigingsmiddel volledig worden verwijderd.

Zehnder_CSY_Accessory_enthalpy_exchanger_people_washing

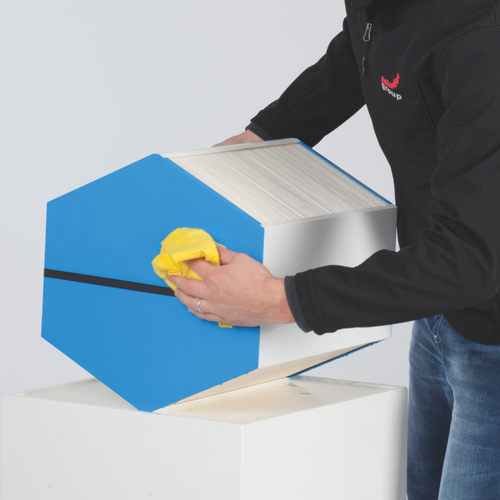

Stap 4:

Droog de buitenzijde en de behuizing van de enthalpiewisselaar.

Laat het vervolgens gedurende minimaal één uur goed uitlekken.

Zehnder_CSY_Accessory_enthalpy_exchanger_people_cleaning

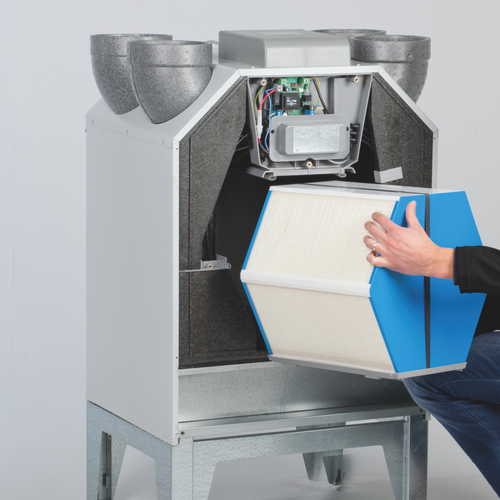

Stap 5:

Plaats de uitgelekte enthalpiewisselaar terug in de
ventilatie-unit.

Controleer of hij correct in het toestel is geplaatst en sluit de ventilatie-unit opnieuw volgens de bijbehorende instructies.

Zehnder_CSY_Accessory_enthalpy_exchanger_people_assemble

Belangrijk!

Reinig de enthalpiewisselaar alleen wanneer de buitentemperatuur hoger is dan 0 °C.

Tijdens het reinigen is de wisselaar tijdelijk uit de ventilatie-unit verwijderd en kan zijn functie niet worden uitgevoerd.

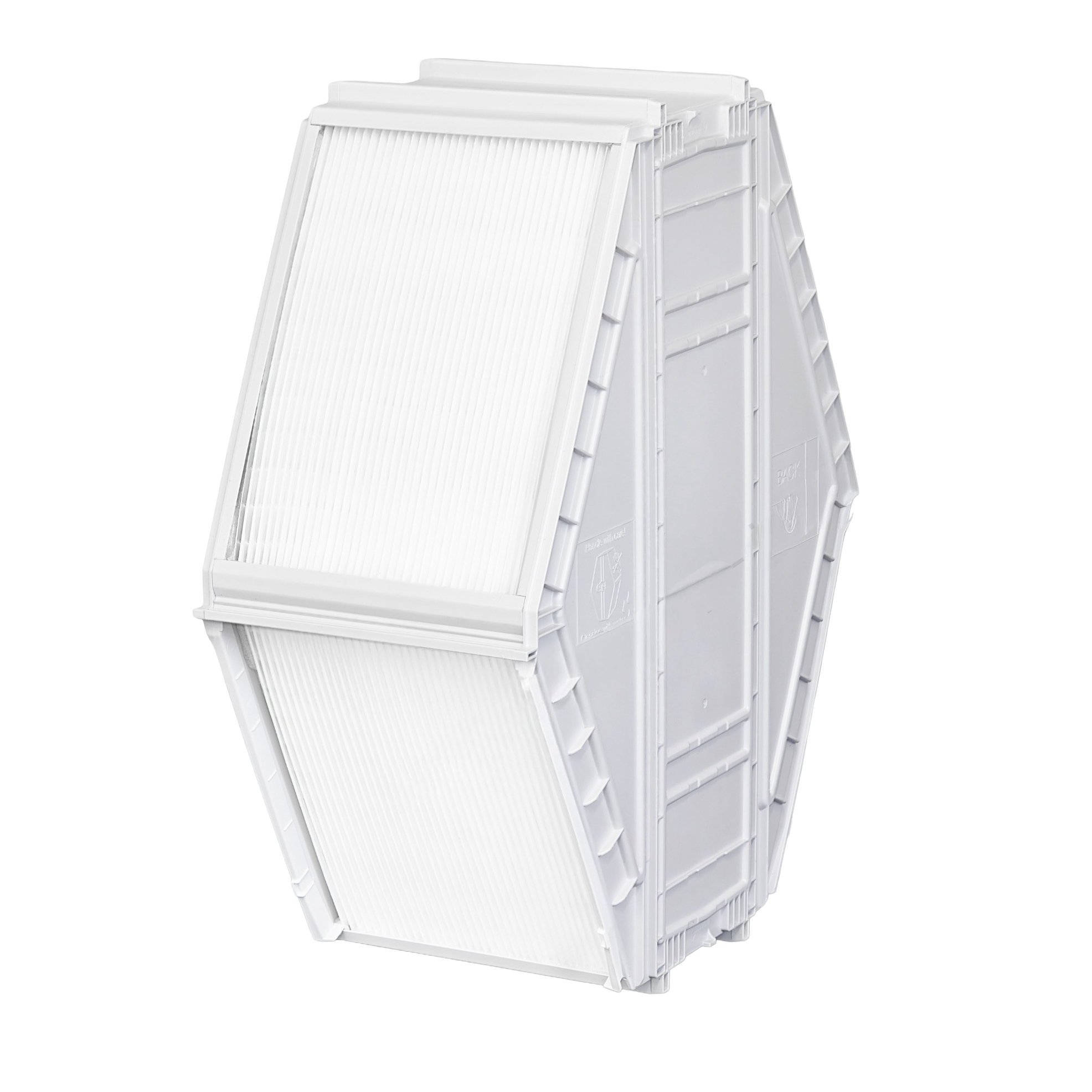

Overzicht van het assortiment warmtewisselaars

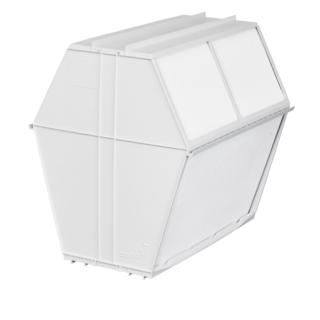

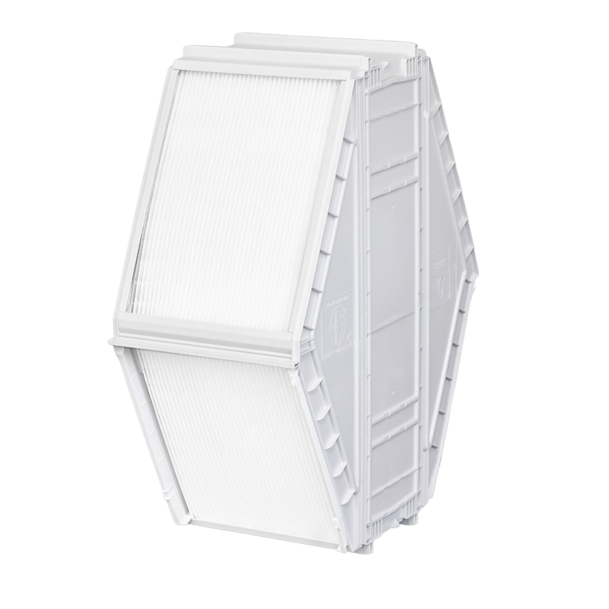

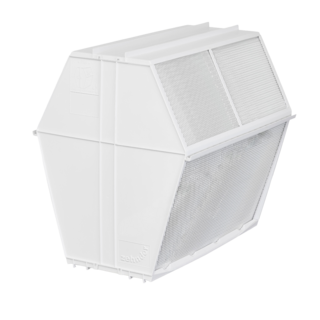

Enthalpiewisselaar (F-ERV) wisselaar voor de ComfoAir Q en de ComfoAir E.

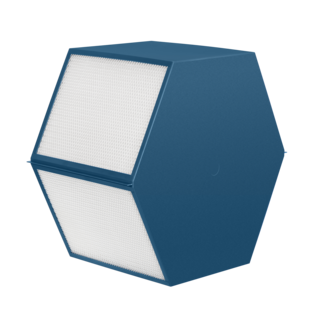

Enthalpiewisselaar (C-ERV) wisselaar voor ComfoAir Standard 300

Enthapiewisselaar (ERV-F) wisselaar voor de ComfoAir Q of de ComfoAir E met vlambeveiligingsrooster.

Enthalpiewisselaar (F-ERV) wisselaar voor de ComfoAir Flex.

Voordelen voor de installateur

De enthalpiewisselaar kan met behulp van de treklus uit de ventilatie-unit worden genomen. De waterafwasbare constructie maakt het onderhoud overzichtelijk en praktisch.

De duurzame membraanconstructie is ontwikkeld om de warmte- en vochtoverdracht langdurig stabiel te houden, ook bij wisselende omstandigheden.

Door de gecontroleerde vochtoverdracht wordt het condensatiepunt in de wisselaar verlaagd. Hierdoor kan de enthalpiewisselaar bij veel omstandigheden onder 0 °C vorstvrij blijven functioneren. Alleen bij extreme buitenomstandigheden kan aanvullende vorstbeveiliging nodig zijn.

De F-ERV-uitvoeringen maken gebruik van een vormbaar membraan waarvoor minder materiaal nodig is. Hierdoor is de wisselaar lichter en gemakkelijker te hanteren en te integreren in de ventilatie-unit.

De enthalpiewisselaar is beschikbaar in verschillende uitvoeringen voor onder andere de Zehnder ComfoAir Q, ComfoAir E, ComfoAir Flex, ComfoAir Standard en diverse andere ventilatie-units.

Met een enthalpiewisselaar kan een ventilatie-oplossing niet alleen warmte, maar ook vocht terugwinnen. Hierdoor kan de installateur de eindgebruiker een oplossing bieden die extra inzet op comfort en energie-efficiëntie.

Voordelen voor de eindgebruiker

De gecontroleerde vochtoverdracht helpt grote schommelingen in de luchtvochtigheid te beperken. Zo ontstaat een comfortabeler binnenklimaat tijdens zowel koude winters als warme, vochtige zomers.

Een deel van het vocht uit de afgevoerde binnenlucht wordt teruggewonnen. Daardoor wordt de verse toevoerlucht minder droog en blijft het binnenklimaat beter in balans.

Wanneer de buitenlucht warm en vochtig is, helpt de enthalpiewisselaar om een deel van het vocht buiten de woning te houden. Zo wordt een te hoge luchtvochtigheid binnenshuis beperkt.

Omdat de enthalpiewisselaar zowel warmte als vocht terugwint, hoeft de installatie minder energie te gebruiken voor verwarming, koeling en ontvochtiging.

De luchtstromen blijven volledig van elkaar gescheiden. Het selectieve membraan laat waterdamp door, maar voorkomt dat geuren, verontreinigingen en micro-organismen met de toevoerlucht worden meegevoerd.

De waterafwasbare constructie maakt het mogelijk om de wisselaar met lauwwarm water te reinigen. Zo kunnen de hygiëne en betrouwbare werking langdurig worden ondersteund.

Zehnder ComfoAir Q met enthalpiewisselaar

Bekijk waarom luchtvochtigheid belangrijk is voor mens en woning

Waarom een enthalpiewisselaar?

De Zehnder enthalpiewisselaar is de perfecte aanvulling op de ComfoAir Q. Daarmee haal je meer rendement uit het wtw-systeem dan met een reguliere warmtewisselaar. De enthalpiewisselaar zorgt voor een gebalanceerde luchtvochtigheid. Zo ontstaat er een comfortabel binnenklimaat.
