1. Schakel de stroomtoevoer naar de motor uit.

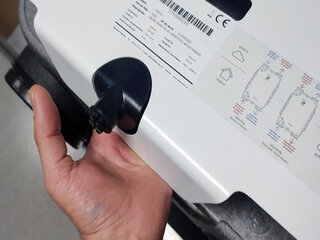

2. Koppel de afvoer (A) los die op de aansluiting van de motor is aangesloten.

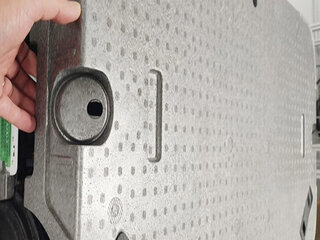

3. Draai de 6 schroeven los waarmee de metalen behuizing vastzit.

4. Verwijder de metalen behuizing en de aftappluggen.

5. Verwijder de EPP-basis.

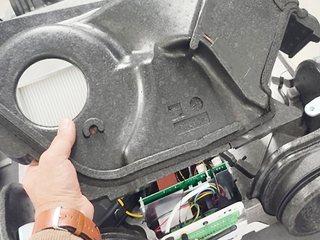

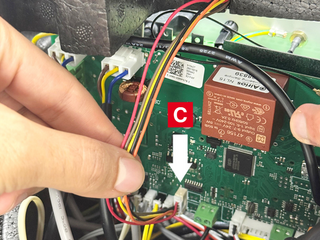

6. Verwijder het deksel van de EPP-motor en maak de stekker van de bypassmotor (B) los van de printplaat (connector X15).

7. Identificeer ALLE connectoren die worden verwijderd van de printplaat (C) met labels.

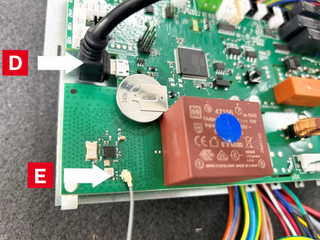

8. Koppel de micro-USB PCB-kabel (D) en de ANTENNA-kabel (E) los.

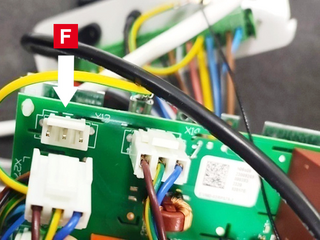

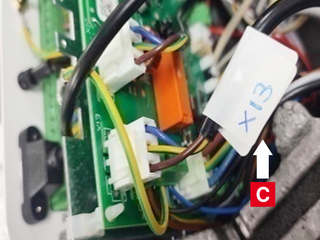

9. Koppel de connector SHORT MOTOR POWER (EXTRACTION) (F) los van connector X13.

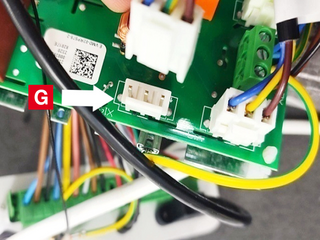

10. Koppel de connector LONG ENGINE POWER (IMPULSE) (G) los van connector X14.

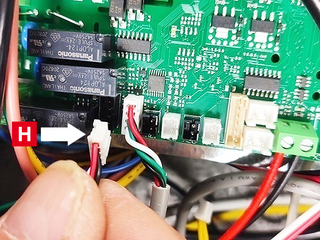

11. Koppel de connector SHORT ENGINE SIGNAL (EXTRACTION) (H) los van connector X5.

12. Koppel de SIGNAL-connector van de LANGDRIVE MOTOR (I) los van connector X6.

13. Koppel de 4 stekkers los van de TEMPERATUURSENSOREN.

Zwarte sensor → J // Gele sensor → K //
Grijze sensor → L // Ivory sensor →M.

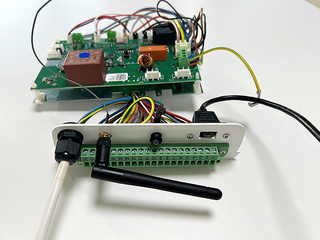

14. Verwijder de volledige KIT met het elektrische aansluitpaneel.

15. Introduceer de nieuwe KIT.

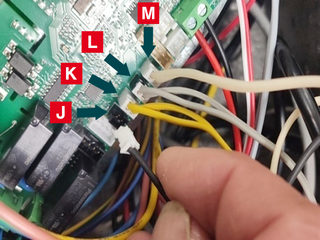

16. Sluit de 4 temperatuursensoren aan volgens hun kleuren, zoals weergegeven in de afbeelding.

Zwarte sensor → J // Gele sensor → K //Grijze sensor → L // Ivoor sensor →M.

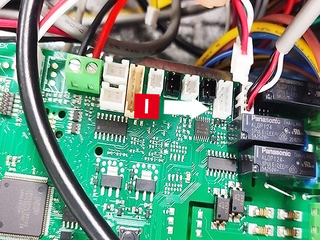

17. Sluit de SIGNAL connector van de LANGDRIVE MOTOR (I) aan op connector X6.

18. Sluit de connector SIGNAL van de SHORT EXTRACTION MOTOR (H) aan op connector X5.

19. Sluit de POWER-connector van de LANGDRIVE MOTOR (G) aan op connector X14.

20. Sluit de POWER-connector van de SHORT EXTRACTION MOTOR (F) aan op connector X13.

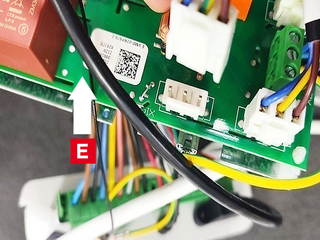

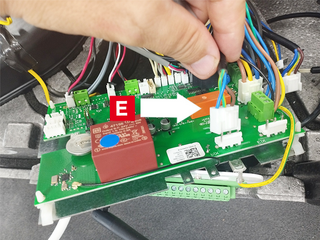

21. Sluit de micro-USB-kabel (D) en de ANTENNA-kabel (E) aan.

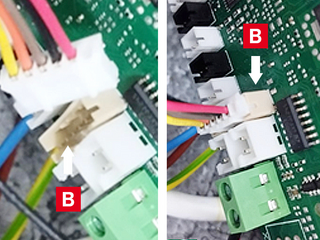

22. Sluit de connector van de bypassmotor aan op connector X15 op de printplaat (B).

23. Plaats en controleer of de bypass goed op zijn plaats zit (als dit het geval is, wordt deze op zijn plaats vergrendeld).

24. Plaats het EPP deksel terug op de afzuigmotor.

25. Plaats de EPP-behuizing erop.

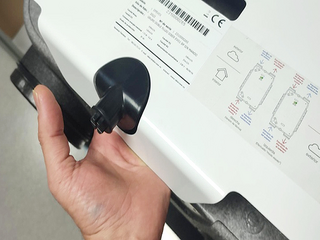

26. Plaats de metalen behuizing met de twee afvoeraansluitingen (één met de plug op zijn plaats, de andere open).

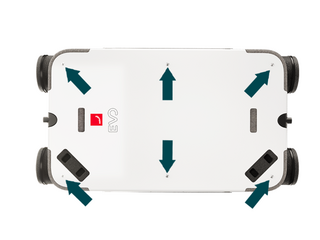

27. Plaats de 6 bevestigingsschroeven terug van de metalen behuizing en draai ze vast.

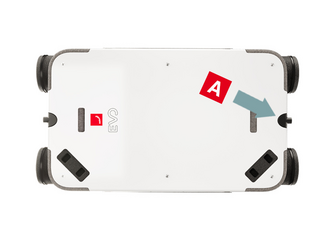

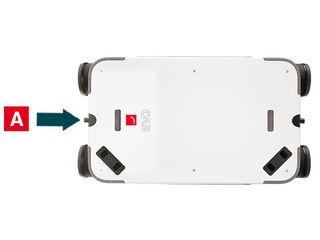

28. Sluit de afvoerleiding aan op de open afvoer op de unit (A).

29. Zet de unit aan. Controleer of deze normaal opstart (LED blijft groen na 2 of 3 minuten).

1. Schakel de stroomtoevoer naar de motor uit.

2. Koppel de afvoer (A) los die op de aansluiting van de motor is aangesloten.

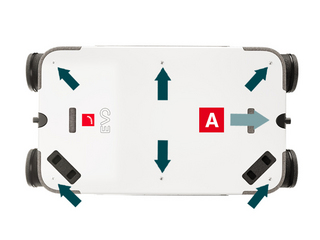

3. Draai de 6 schroeven los waarmee de metalen behuizing vastzit.

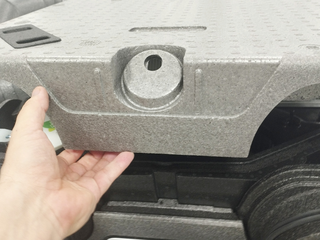

4. Verwijder de metalen behuizing en de aftappluggen.

5. Verwijder de EPP-basis.

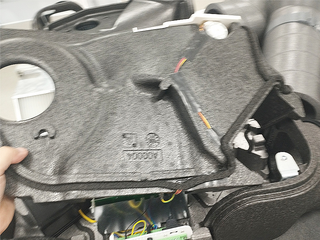

6. Verwijder het EPP-deksel van de afzuigmotor en maak de BYPASS-motorstekker los van de printplaat.

7. Identificeer alle connectoren die losgekoppeld worden van de printplaat met labels.

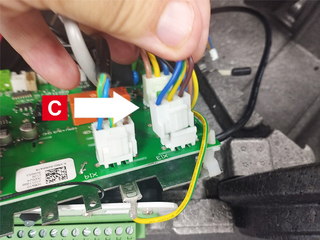

8.CASE 1: Koppel de voedingskabel X13 (C) los om de EXTRACTIEVENTILATOR te vervangen.

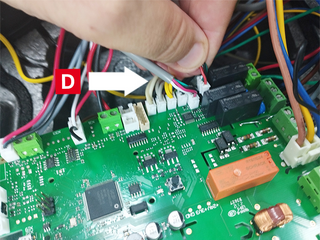

9.Koppel de SIGNAL connector X5 (D) los .

10. Verwijder de beschadigde EXTRACTIEVENTILATOR en vervang deze door een nieuwe.

11. Sluit connector X5 (D) weer aan op de oorspronkelijke positie.

12. Sluit connector X13 (C) weer aan op de oorspronkelijke positie.

13.CASE 2: Om de SUPPLY FAN te vervangen, koppelt u de voedingskabel X14 (E) los.

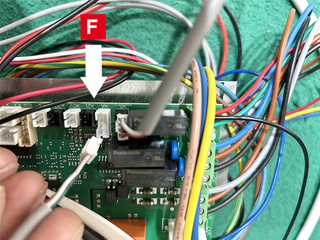

14. Koppel de signaalkabel X6 (F) los.

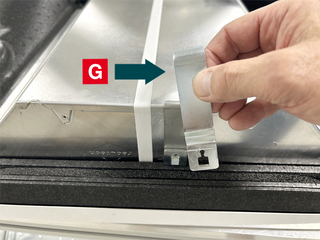

15. Verwijder de centrale steun (G) van de warmtewisselaar. _{(Raadpleeg voor meer details het document waarin wordt uitgelegd hoe de warmtewisselaar wordt verwijderd).}

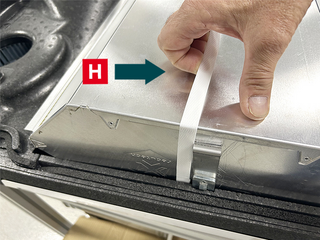

16. Verwijder de warmtewisselaar (H).

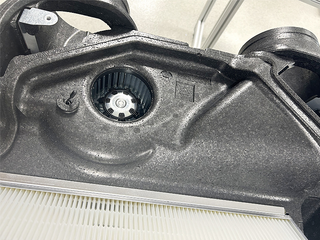

17. Verwijder het EPP-deksel van de toevoerventilator.

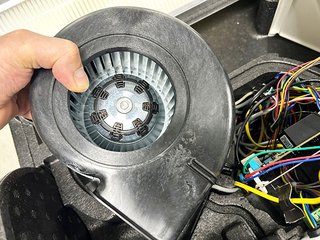

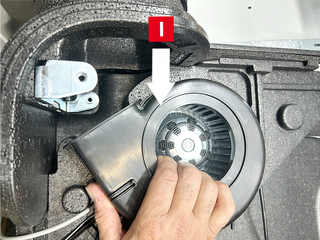

18. Verwijder de beschadigde toevoerventilator (I) 13 en vervang deze door de nieuwe.

19. Plaats het EPP-deksel terug in de oorspronkelijke positie.

20. Plaats de warmtewisselaar (H) terug.

21. Plaats de centrale steun van de warmtewisselaar (G) terug.

22. Sluit connector X6 (F) weer aan op de oorspronkelijke positie.

23. Sluit connector X14 (E) weer aan op de oorspronkelijke positie.

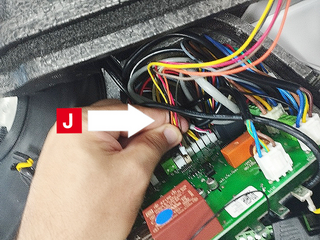

24. Sluit de bypassconnector X15 (J) aan op de printplaat.

25. Plaats het EPP-deksel van de afzuigmotor terug.

26. Plaats de EPP-behuizing terug.

27. Plaats de metalen behuizing (B) met de afvoergaten terug.

28. Plaats de 6 bevestigingsschroeven van de metalen behuizing en draai ze vast.

29. Sluit de aftapfitting (A) aan op het afvoersysteem.

30. Schakel de unit weer in om de procedure te voltooien.

1. Koppel de elektrische voeding van het apparaat los.

2. Koppel de afvoer (A) los die is aangesloten op het stopcontact van de unit.

3. Draai de 6 schroeven los waarmee het metalen deksel vastzit.

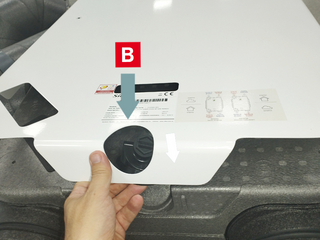

4.Verwijder de metalen afdekking en de afvoergaten (B).

5. Verwijder de EPP-basis.

6. Verwijder de middensteun (C) van de machine. (schroef van de middensteun verwijderen)

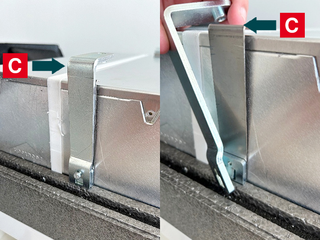

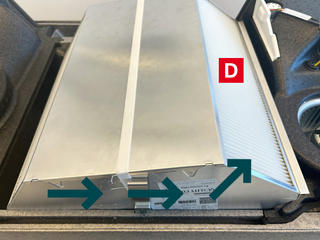

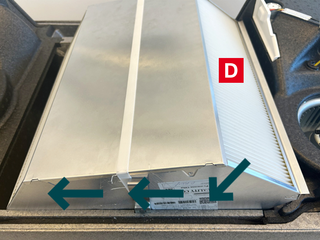

7. Zodra de centrale steun is verwijderd, trekt u de warmtewisselaar (D) eruit door deze op te tillen aan het gedeelte van de metalen afdichtingsbandboven de EPP en tegelijkertijd in dezelfde richting te schuiven.

8. Ga na het voltooien van de onderhoudswerkzaamheden, zoals vervangen of reinigen, verder met het opnieuw installeren van de warmtewisselaar (D).

9. Let bij het terugplaatsen van de warmtewisselaar zorgvuldig op de positie van de metalen afdichtstrips: de bovenste strip moet boven het EPP-omhulsel (E) geplaatst worden en de onderste strip moet onder het EPP-omhulsel (F) geplaatst worden.

10. De twee inkepingen (G) in de metalen band worden gebruikt om deze onder de EPP-afdekking te schuiven.

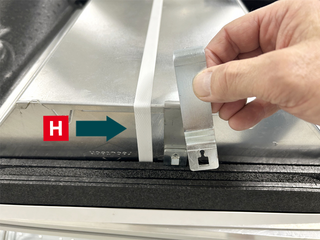

11. Monteer de centrale steun van de warmtewisselaar (H) weer.

12. Plaats de EPP-behuizing terug.

13. Plaats de metalen basisafdekking (B) met de afvoergaten terug.

14. Plaats en draai de 6 bevestigingsschroeven van de metalen basis vast, plaats de twee kortere schroeven in het midden.

15. Sluit de aftapfitting (I) aan op het afvoersysteem.

16. Sluit het apparaat weer aan op de voeding.

1. We raden aan om dit onderhoud uit te voeren met een afstandsbediening met meerdere bedieningen om de bypass uit te schakelen, zodat deze terugkeert naar de fabrieksinstellingen en de procedure eenvoudiger wordt.

2. Koppel de stroomtoevoer naar de unit los.

3. 3. Koppel de afvoer (A) los die is aangesloten op het stopcontact van de unit.

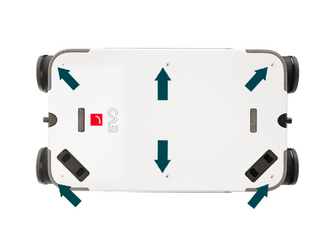

4. Draai de 6 schroeven los waarmee de metalen behuizing vastzit.

5.Verwijder de metalen behuizing en de afvoergaten (B).

6. Verwijder de EPP-basis.

7.Verwijder de EPP-afdekkingen aan beide zijden. Wees voorzichtig: Bij de EPP-afdekking aan de printplaat lopen de kabels door de EPP naar de bypassmotor, dus trek niet abrupt.

8.Verwijder de afzuigmotor en maak connector X15 (C) los van de printplaat zodat u het EPP-gedeelte vrij kunt verwijderen.

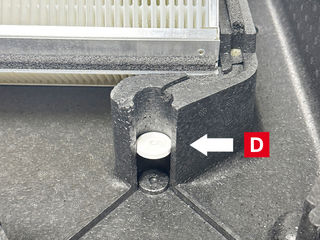

9. Nu kan het bovenste EPP-deel vrij worden verwijderd. Belangrijk: houd dit witte afstandsstuk (D) apart en bewaar het veilig tot het later opnieuw wordt geïnstalleerd.

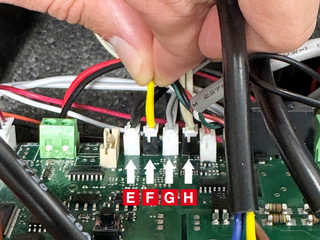

10. Houd dezelfde plek per kleur aan. Van links naar rechts zoals op de eerste foto te zien is: Zwart (E) / Geel (F) / Grijs (G) / Lichtbruin (H).

11.Verwijder voor de gele temperatuursensor de tape van de ventilator.

12. Vervang de gele temperatuursensor. Plaats de sensor in de daarvoor bestemde kanalen en plaats de tape terug.

13. Laat 5 cm ruimte vrij zodat de sensor terug in het gat van het EPP-deksel kan worden gestoken, zoals op de laatste foto. De EPP-afdekking kan pas teruggeplaatst worden als ALLE sensoren vervangen zijn om de toegang tot de printplaat te behouden.

14. Voor de lichtbruine temperatuursensor, verwijder de zelfklevende binnenbekleding van het kanaal.

15. Vervang de lichtbruine temperatuursensor. Plaats de sensor op de juiste manier in de daarvoor bestemde kanalen en breng de lijm opnieuw aan . Laat een marge van 2 cm zodat de sonde uitsteekt.

16. Verwijder voor de zwarte temperatuursensor het EPP-deksel waarin de sensor is geplaatst.

17. Verwijder de zelfklevende binnenbekleding van het kanaal.

18. Vervang de zwarte temperatuursensor zoals afgebeeld. Plaats de sensor op de juiste manier in de daarvoor bestemde kanalen en breng de kleeflaag opnieuw aan . Laat een marge van 5 cm over zodat de sensor weer in de voorziene plaats van het EPP kan worden gestoken, zoals te zien is op de laatste afbeelding.

19. Verwijder het deksel van de EPP voor de Grijze temperatuursensor. Til vervolgens de ventilator op zodat je bij de sensor kunt en verwijder hem uit het kanaal.

20. Verwijder ook de zelfklevende binnenbekleding en vervang de grijze temperatuursensor zoals afgebeeld.

21. Plaats de nieuwe sensor op de juiste manier in de daarvoor bestemde kanalen en breng de lijm opnieuw aan. Zorg ervoor dat de sensorkabel stevig tussen de ventilator en de muur zit en laat 2 cm ruimte zodat de sonde uitsteekt, zoals op de laatste foto.

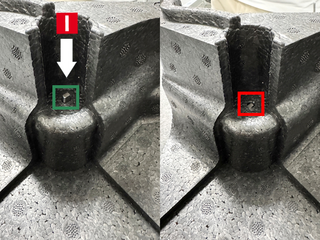

22. Plaats de omloopsteun terug met de nieuwe motor in de EPP-sleuf. De pen moet uitsteken zoals afgebeeld (I).

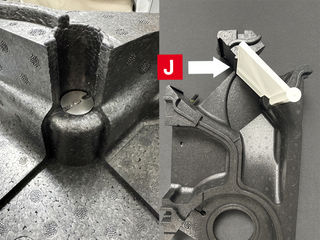

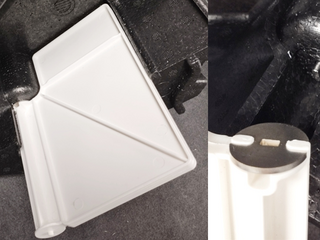

23. Plaats de bypassklep en het metalen onderdeel terug in hun oorspronkelijke gleuf. De bypassklep moet in dezelfde positie staan als afgebeeld (J).

24. Plaats de witte afstandhouder (D) terug in de EPP behuizing.

25. Bereid het terugplaatsen van de bovenste EPP-afdekkingvoor door connector X15 (bypassmotor) (C) aan te sluiten op de printplaat.


26. Plaats de EPP-afdekking op de afzuigmotor.

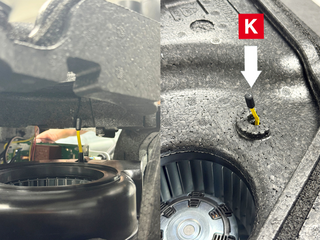

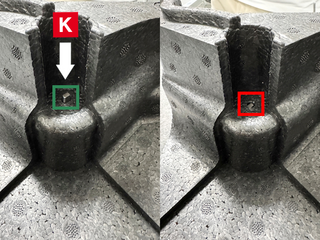

27. Belangrijk: Zorg ervoor dat de gele temperatuursensor (K) in de opening zit zoals aangegeven in de afbeeldingen.

28. Plaats de EPP-basisafdekking erop.

29. Plaats de metalen behuizing met de twee afvoeraansluitingen (B) (één met de plug op zijn plaats, de andere open).

30. Plaats de 6 bevestigingsschroeven van de metalen behuizing en draai ze vast.

31. Sluit de afvoeraansluiting (A) aan op het afvoersysteem.

32. Schakel de stroomtoevoer naar het apparaat weer in om de procedure te voltooien.

1. Wij raden aan dit onderhoud uit te voeren met een multicontrol-afstandsbediening om de bypass uit te schakelen, zodat deze terugkeert naar de fabrieksinstelling en de procedure eenvoudiger wordt.

2. Schakel de stroomtoevoer naar de unit uit.

3. Koppel de afvoer (A) los die is aangesloten op het stopcontact van de unit.

4. Draai de 6 schroeven los waarmee de metalen afdekking is bevestigd.

5.Verwijder de metalen afdekking en de afvoergaten (B).

6. Verwijder de EPP-basis.

7.Verwijder het deksel van de EPP aan de kant van de bypassmotor en de printplaat. Wees voorzichtig: de kabels lopen door de EPP naar de bypassmotor, dus trek niet te abrupt.

8.Verwijder de afzuigmotor en maak connector X15 (C) los van de print.

9. Nu kan het bovenste EPP-deel vrij worden verwijderd . Belangrijk: houd dit witte afstandsstuk (D) apart en bewaar het veilig tot het later opnieuw wordt geïnstalleerd.

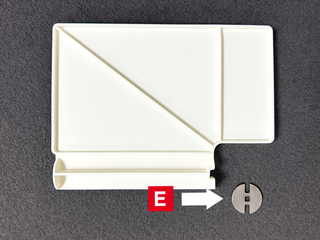

10.Verwijder de bypass uit het kanaal. Belangrijk: houd het grijze metalen stuk (E) apart en berg het veilig op tot het later opnieuw wordt geïnstalleerd.

11.Verwijder alle kabels (F) uit het kabelkanaal van het EPP-onderdeel terwijl de bypassmotor nog in zijn sleuf zit.

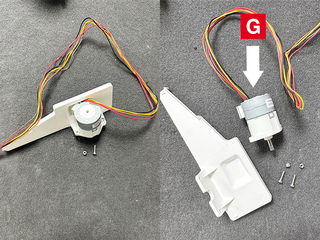

12. Verwijder de bypass-motor (G) uit de structuur en bewaar de schroeven.

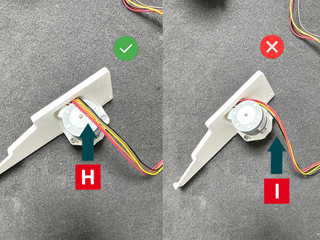

13. Installeer de nieuwe motor zoals op de eerste foto. De kabels moeten bovenop de motor lopen (H) en niet aan de zijkant (I).

14. Plaats de bypass-steun met de nieuwe motor terug in de EPP-sleuf. Steek de kabels in het kanaal (J). Ze moeten er volledig in worden gestoken. Voorbeeld weergegeven in de tweede afbeelding gemarkeerd met het rode kruis.

15. Plaats de bypass-steun terug met de nieuwe motor in de EPP-sleuf. De pen moet uitsteken zoals afgebeeld (K).


16. Plaats het witte afstandstuk (D) terug in de EPP behuizing.

17. Bereid het terugplaatsen van de bovenste EPP-afdekkingvoor door connector X15 (bypassmotor) (C) aan te sluiten op de printplaat.

18. Plaats de EPP-afdekking op de afzuigmotor.

19. Belangrijk: zorg ervoor dat de gele temperatuursensor (M) in de opening zit zoals aangegeven in de afbeeldingen.

20. Plaats de EPP-basis erop.

21. Plaats de metalen behuizing met de twee afvoeraansluitingen (B) (één met de stekker in het stopcontact, de andere open).

22. Plaats de 6 bevestigingsschroeven van de metalen behuizing en draai ze vast.

23. Sluit de afvoeraansluiting (A) aan op het afvoersysteem.

24. Schakel de stroomtoevoer naar het apparaat weer in om de procedure te voltooien.
