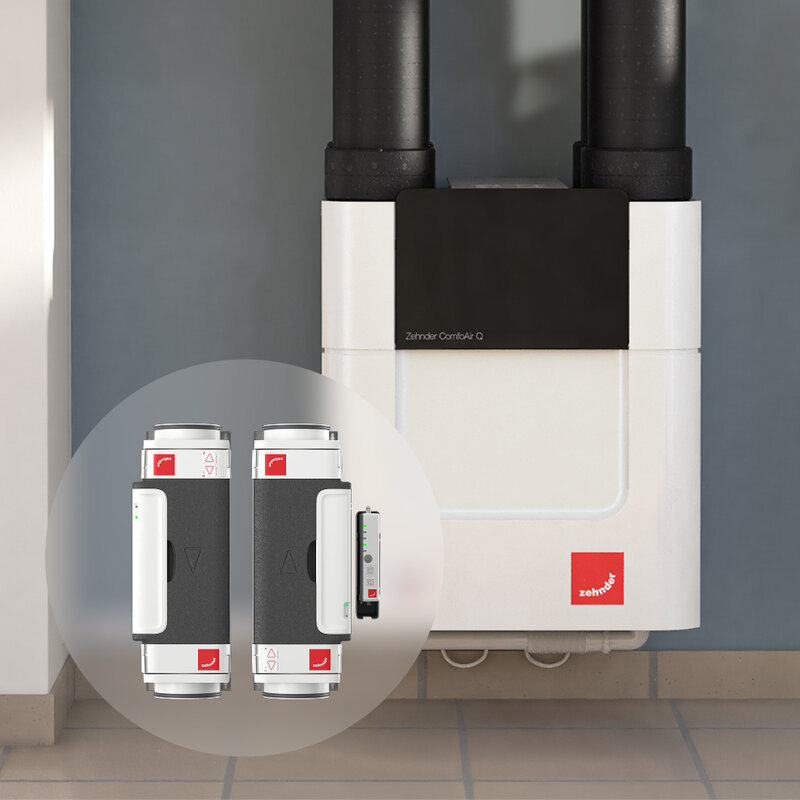

ComfoVar Aero in combinatie met ComfoAir Q

Efficiënt, stil, onderhoudsarm en gericht op een gezond binnenklimaat

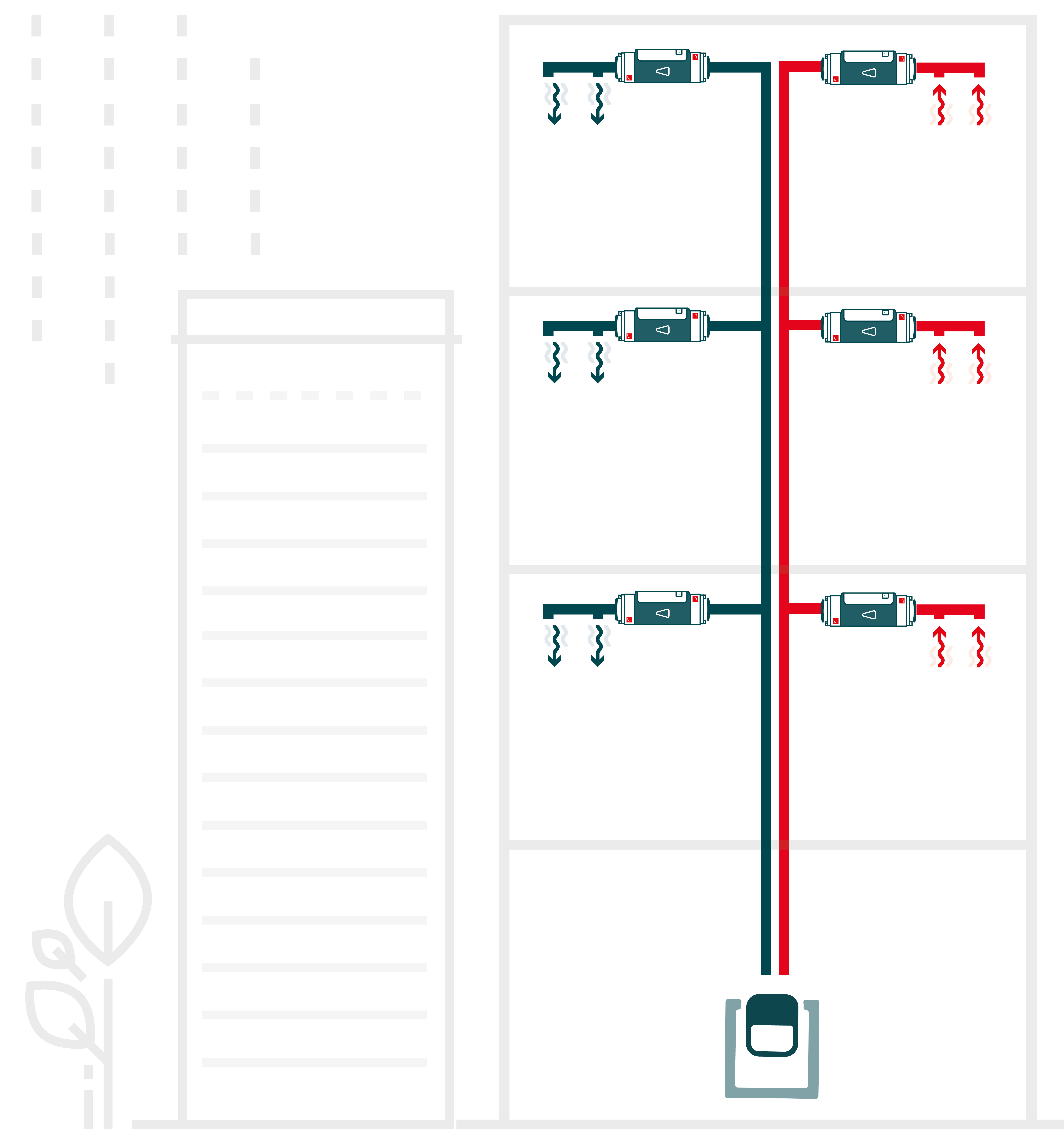

Wat is het systeem?

Het is een collectief, vraaggestuurd ventilatiesysteem met warmteterugwinning voor gestapelde bouw. Centraal staat hier een WTW-unit, de ComfoAir Q 600 die de toevoer en afvoer levert.





Per appartement zijn er 2 ComfoVar Klepmodules en 1 Control Unit.

Er is ook de mogelijkheid om te kiezen voor de ComfoVar Aero Connect. Hierbij is het mogelijk om de ComfoVar Aero modules te connecten zodat zelfs communiceren met de modules buiten de appartementen kan.

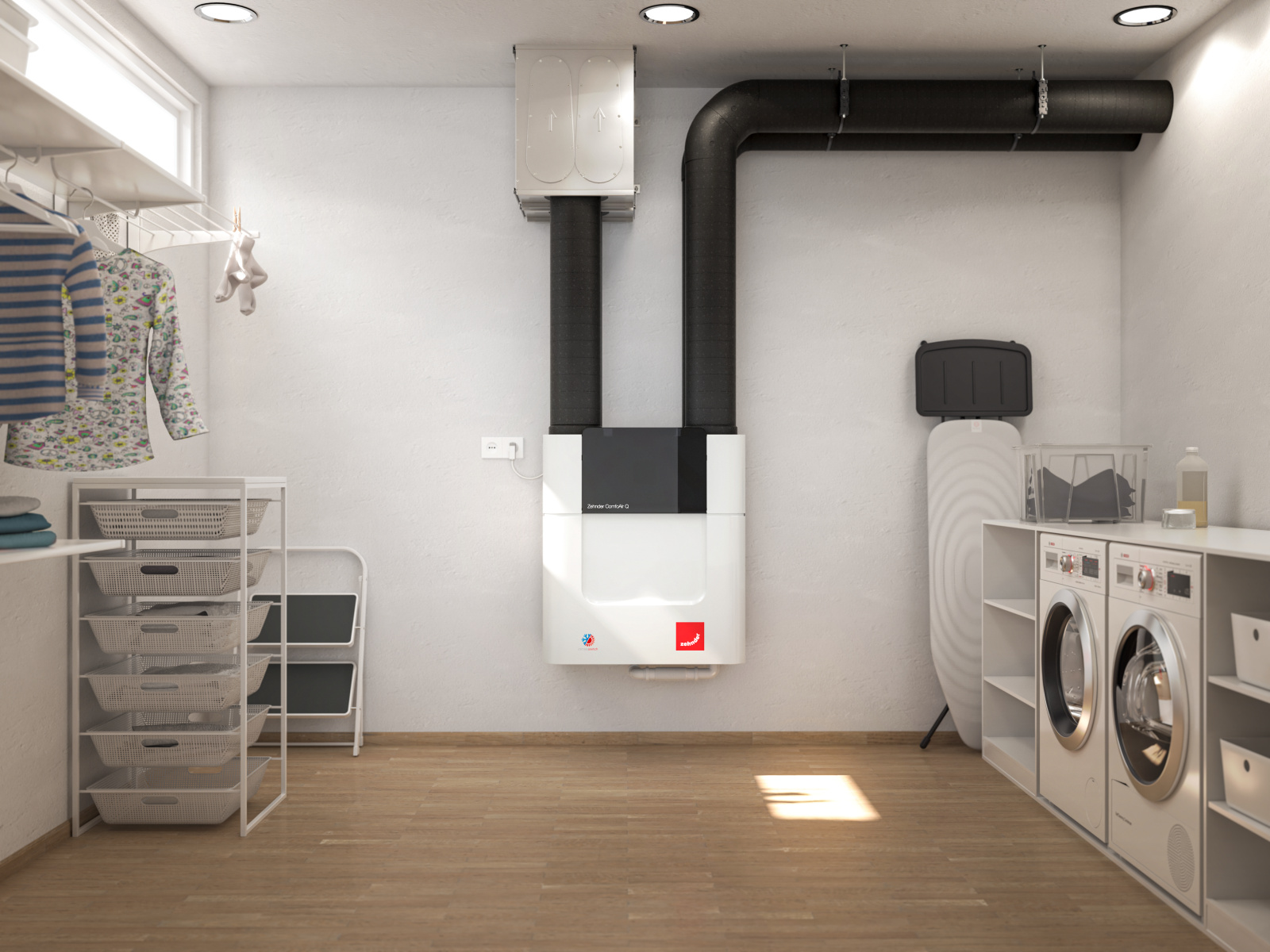

Praktisch onderhoud, buiten de woning

De ComfoAir Q kan buiten de appartementen geplaatst worden in een gezamelijke technische ruimte. Hierdoor is het niet nodig om voor onderhoud en het wisselen van filters de appartementen te betreden. Dit maakt het werk voor de installateur sneller, praktischer en minder storend.

Dankzij de vlotte en energiezuinige samenwerking van de ComfoAir Q en de ComfoVar Aero kan je een beter rendement creëren.

Waarom is de ComfoAir Q zo goed?

De ComfoAir Q is een efficiënte en fluister stille ventilatie-unit, die van hoge Zehnder kwaliteit is. Met zijn lage interne weerstand en stille ventilatoren kan je steeds van de rust binnenshuis genieten.

De Zehnder ComfoAir Q is een uitstekende ventilatie unit waar je zelf je luchtstroom mee kunt sturen.  Hierdoor beschikt je woning altijd van voldoende ventilatie, met de beste balans.

Je kan de ComfoAir Q 600 van Zehnder flexibel installeren, omdat hij over linkse en rechtse omkeerbare aansluitingen beschikt.

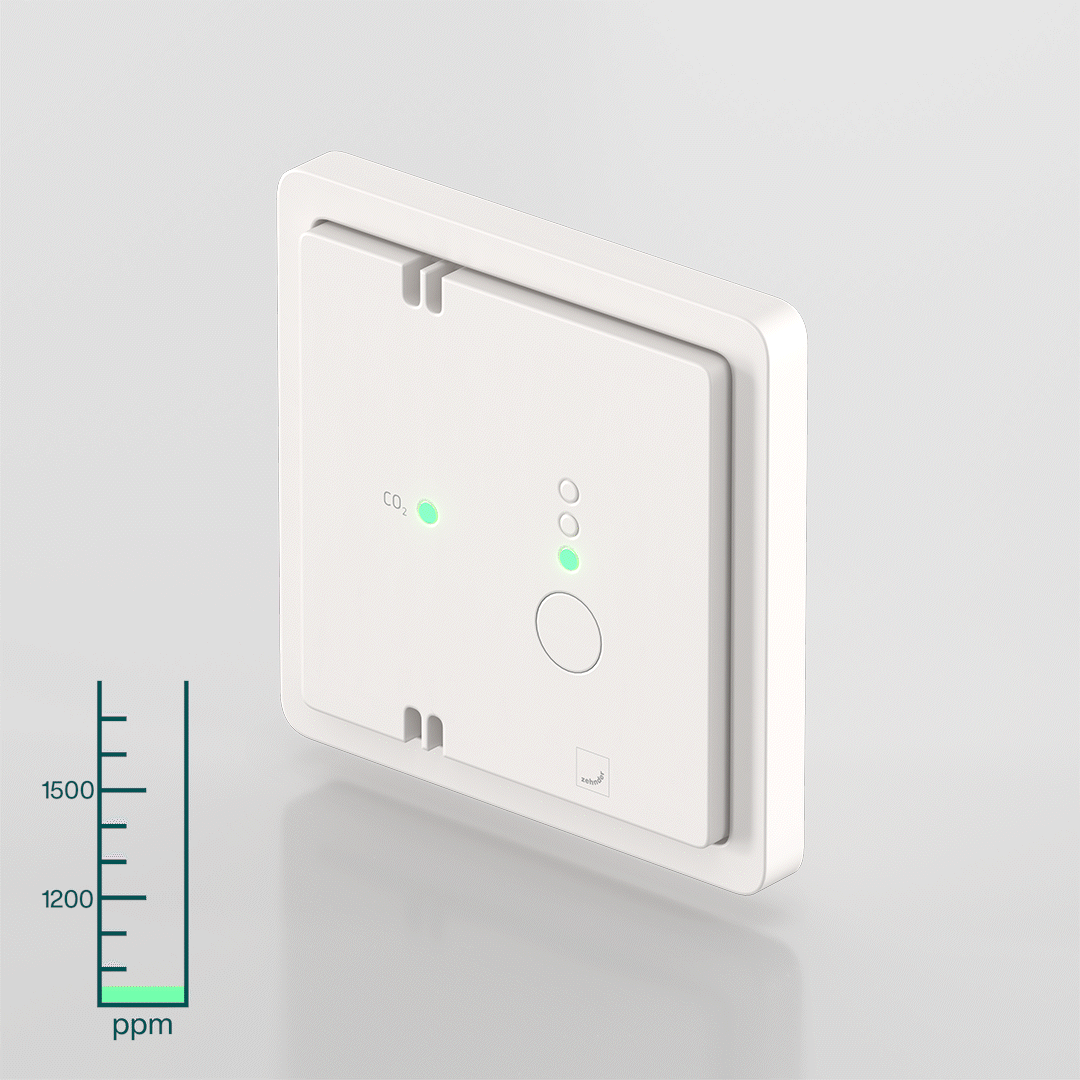

ComfoVar Aero aansturen met CO²-sensoren

De CO² - sensoren in de woonkamer en hoofdslaapkamer sturen de debieten per appartement. Dat is ook de basis voor de BENG-erkenning die de energiewinst onderbouwt.

Meer informatie
Meer informatie

Technische deel: Hoe ga je aan de slag?

Als je de CAQ wilt inregelen moet je de ComfoVar kleppen helemaal open zetten. Want als je dit niet doet, en de kleppen daarentegen regelt naar een preset wordt het vaststellen van het maximale debiet voor de CAQ negatief beïnvloed.

Het schakelen tussen presets verloopt goed, waardoor de CAQ altijd kan ingeschakeld worden. Ongeacht de preset waarden van de ComfoVar.

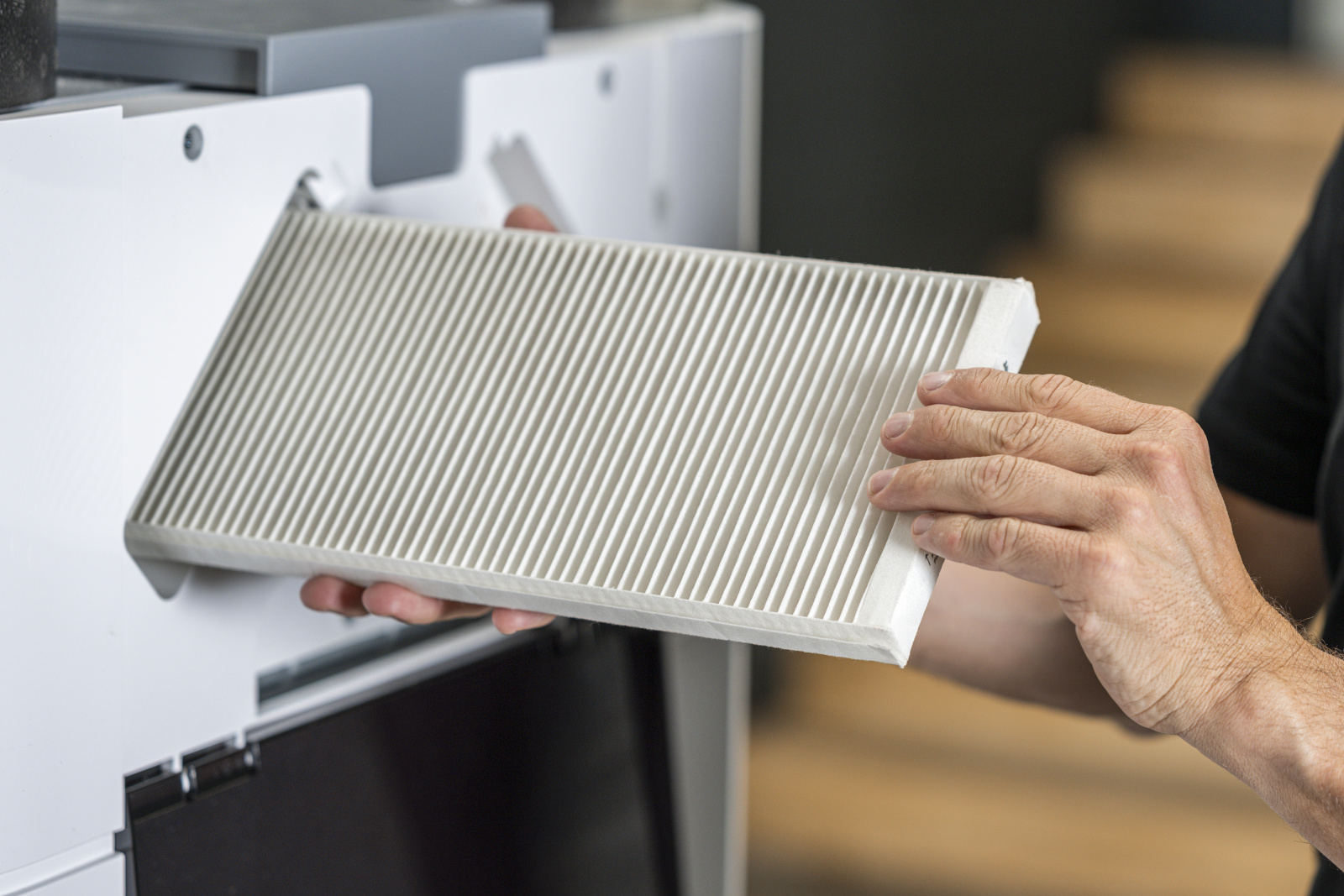

Je kan steeds de filters van je CAQ blijven wisselen en de service modus wordt ook doorlopen. Het onderhoud voor de ComfoVar is zéér gemakkelijk, je moet enkel de unit uitzetten.

Hoe ziet het er uit

Wat zijn de voordelen voor de gebruiker

  • Comfort: De regeling van het luchtdebiet per ruimte gebeurd automatisch, wat zorgt voor een stabiel en comfortabel binnenklimaat.
  • Energie-efficiëntie: De kleppen regelen op basis van vraag, waardoor onnodige ventilatie voorkomen wordt.
  • Gezond: Goede impact op de gezondheid.
  • Het is een stil systeem, wat aangenaam is voor de eindgebruiker.



Wat zijn de voordelen voor de installateur

  • Modulaire installatie: Snellere en flexibelere plaatsing met minder montageproblemen en minder kans op fouten.
  • Snelle inregeling: Efficiënte en eenvoudige oplevering die voor de installateur tijdswinst oplevert op de werf.
  • Servicevriendelijk: Lagere kosten, tijdswinst, minder frustraties en vooral tevreden eindgebruikers.
  • Compactheid: De unit is extreem compact wat ook bijdraagt aan een flexibele installatie.
  • Onderhoud: Voor onderhoud moeten de installateurs niet in de appartementen zijn.
  • Vertrouwd: Alles komt van de zelfde fabrikant, waardoor de systemen gelijk zijn.

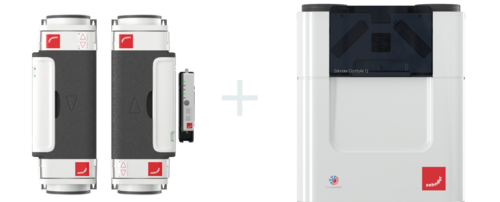

Wat moet er aangesloten worden

  • ComfoAir Q 600
  • ComfoVar Aero pakketten
  • DruksensorQBM2030-5 ingesteld op een bereik van 0 - 500 Pa
    • 1x Spanningsbron voor de druksensor (13,0 V - 30,0 V)
  • Option Box Lite
  • ComfoSwitch per pakket/ ruimte

1. Druksensor:

  • Meet de druk op in de toevoerbuis, dit minstens 1,5x diameter na een bocht zodat de drukval zeker correct is.
    (min. 1,5x diameter na een bocht) (Andere drukval)
  • Verbind GND en + naar de spanningsbron (13-30 V)
  • Verbind GND en de signaalspanning naar de Option Box Lite

2. Option Box Lite:

  • Verbind de Option Box Lite met je ComfoAir Q600
  • Je Option Box Lite ontvangt signaal van de druksensor

3. Control Units (CU):

  • Verbind de Control Units onderling via de RJ45 Modbus
  • Verbind vervolgens met je ComfoSwitch voor de bediening
  • De CU’s regelen de kleppen op basis van de presets

4. ComfoAir Q

  • Ventilatie modus: Zet deze op Constant flow
    → de pressure guard wordt dan uitgeschakeld

  • Ventilatiestanden:

    → Afwezig = minimaal debiet (instellen in m³/h)

  • Tijdsprogramma:
    • Voor hele week op "Afwezig" zetten
    • 0-10V Input 1: Ingeschakeld
    • Input bij 0%: 0 V
    • Input bij 100%: 10 V
    • Methode: Regelen
    • Setpoint: 3  V (voorbeeld)
    • Proportionele band: 100%
    • Integrerende tijd: 250 s
    • Functie: Proportioneel debiet
    • Prioriteit: ON



 Filterwissel & service modus

  • Als de ComfoAir Q af toert naar 0 m³/h, gaan de kleppen openen.
  • Na de procedure: ComfoAir Q toert op → kleppen sluiten → druk stijgt
  • Kleppen bereiken standaard presets (PS) binnen 10–75 minuten
  • ComfoAir Q bereikt standaard presets binnen 9–17 minuten
  • Tijdens service modus schakelt de ComfoAir Q uit → kleppen sturen open
  • Na het verlaten van de service modus regelt de ComfoAir Q weer op de analoge ingang

Vorstbeveiliging

  • Vorstbeveiliging heeft een hogere prioriteit dan de analoge regeling waardoor je ventilatie unit niet kan bevriezen.
  • Als de toevoer af toert, gaan de kleppen openen.
  • De retour blijft constant, tenzij er een open haard aanwezig is.
  • Na vorstbeveiliging regelt de ComfoAir Q weer als normaal.
