| Bestelnummer |
471220145
|
| GTIN |
8717573035439
|
| Production model |

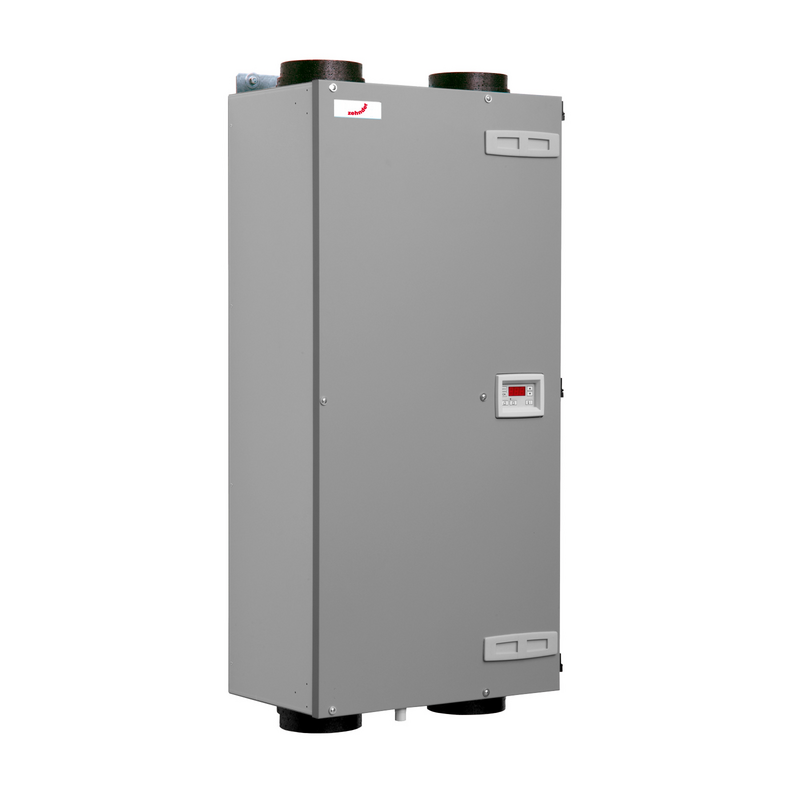

WHR920 BASIS PRH ERV RF R
|
| Air flow rate |
230
|
| Amperage |
6
|
| Voedingsspanning |
230
|
| Frequentie |
50
|
| Geluidsniveau |
40
|
| Energie klasse I |
A
|
| Energie klasse II |
B
|
| Geschikt voor plafondmontage | |
| Links/rechts oriëntatie omkeerbaar | |
| Toevoerfilter volgens ISO 16890-1:2016 |
ISO Coarse
|
| Afvoerfilter volgens ISO 16890-1:2016 |
ISO Coarse
|
| Met thermische beveiliging | |
| Geschikt voor wandmontage | |
| Max. luchthoeveelheid bij 100 Pa |
230
|
| Met constante druk regeling | |
| Met constant volume regeling | |
| Type vorstbeveiliging |
Verwarmingselement
|
| Aansluitingen woningzijdig |
Insteek-/kanaaleind
|
| Aansluitingen buitenluchtzijdig |
Insteek-/kanaaleind
|
| Met bypass | |
| Met verwarmingselement | |
| Met bedrade bediening | |
| Geschikt voor (extra) (RV) vochtsensor | |
| Met interne (RV) vochtsensor | |
| Geschikt voor zoneregelaar | |
| Met zoneregelaar | |
| Geschikt voor bedrade bediening | |
| Vloermontage | |
| Rendement toevoerfilter volgens ISO 16890-1:2016 |
65
|
| Geschikt voor (extra) kooldioxide (CO2) sensor | |
| Geschikt voor aansluiting cv-ketel | |
| Dakaansluiting bovenkant | |
| Dakaansluiting zijkant | |
| Max. luchthoeveelheid bij 250 Pa |
160
|
| Met interne kooldioxide (CO2) sensor | |
| Max. luchthoeveelheid bij 200 Pa |
185
|
| Max. luchthoeveelheid bij 150 Pa |
210
|
| Max. luchthoeveelheid bij 300 Pa |
135
|
| Woningaansluiting zijkant links | |
| Woningaansluiting onderzijde | |
| Woningaansluiting bovenkant | |
| Woningaansluiting zijkant rechts | |
| Geschikt voor draadloze afstandsbediening | |
| Cos. phi conform EPN norm |
0.53
|
| Met digitaal display | |
| Rendement afvoerfilter volgens ISO 16890-1:2016 |
65
|
| Ondersteunt protocol voor Modbus | |
| Aantal fasen |
1
|
| Spanning |
230
|
| Nom. kanaaldiameter |
125-160
|
| Elektrische aansluiting |
Aansluitsnoer met randaarde stekker
|
| Type motor |
EC (elektronische commutatie)
|
| Breedte |
535
|
| Diepte |
321
|
| Gewicht |
37
|
| Hoogte |
1108
|
| Frequentie |
50
|
| Diepte |
321
|
| Hoogte |
1108
|
| Gewicht |
37
|
| Nom. kanaaldiameter |
125-160
|
| Frequentie |
50
|
| Materiaal behuizing |
Staal gecoat
|
| Breedte |
535
|
| Spanning |
230
|
| Type motor |
EC (elektronische commutatie)
|
| Elektrische aansluiting |
Aansluitsnoer met randaarde stekker
|
| Max. luchthoeveelheid bij 50 Pa |
225
|
| Energie-efficiëntieklasse |
A
|
| Thermisch rendement conform EPN norm |
80
|
| Opgenomen vermogen conform EPN norm |
0.0384
|
| With bypass | |
| With internal humidity (RH) sensor | |
| Suitable for (extra) humidity (RH) sensor | |
| Suitable for wall mounting | |
| Type toerenregeling |
Overig
|
| Efficiency exhaust filter according to ISO 16890-1:2016 |
65
|
| Nominal duct diameter |
125-160
|
| Exhaust filter according to ISO 16890-1:2016 |
ISO Coarse
|
| Supply filter according to ISO 16890-1:2016 |
ISO Coarse
|
| Beschermingsgraad (IP) |
IP44
|
| Height |
1108
|
| Thermisch rendement bij 70% luchthoeveelheid bij 50 Pa |
93.3
|
| Weight |
37
|
| Suitable for floor mounting | |
| Depth |
315
|
| Efficiency supply filter according to ISO 16890-1:2016 |
65
|
| Suitable for (extra) carbon dioxide (CO2) sensor | |
| Frequency |
50
|
| Suitable for wireless remote control | |
| With digital display | |
| Residential connection, left side | |
| Residential connection, underside | |
| Residential connection, top | |
| Residential connection, right side | |
| Roof connection, top | |
| Roof connection, side | |
| Materiaal behuizing |
Staal
|
| Warmteterugwinning via |
Kruis tegenstroomwisselaar
|
| Suitable for ceiling mounting | |
| Width |
535
|
| Left/right orientation reversible | |
| Materiaal warmtewisselaar |
Overig
|
| Opgenomen vermogen bij max. luchthoeveelheid bij 100 Pa |
0.143
|
| Number of phases |
1
|
| Energie-efficiëntieklasse (1253/2014/EU) |
A
|
| Housing material |
Steel
|
| With thermal overload protection | |
| Kwaliteitsklasse materiaal behuizing |
Overig
|
| Suitable for central heating boiler connection | |
| Max. air volume at 50 Pa |
225
|
| Vermogen elektrisch verwarmingselement |
730-785
|
| Electrical connection |
Connecting cord with plug with protective contact
|
| Type of motor |
Electronically commutated (EC)
|
| With zone controller | |
| Suitable for wired control unit | |
| With wired control unit | |
| Supporting protocol for Modbus | |
| Met sensor voor vluchtige organische stoffen (VOC) | |
| Geschikt voor extra VOC-sensor | |
| Suitable for zone controller | |
| With heating element | |
| Connections outdoor air side |
Insert-/duct end
|
| With constant volume flow control | |
| Type of frost protection |
Heating element
|
| Connections residential side |
Insert-/duct end
|
| Max. air volume at 100 Pa |
230
|
| With constant pressure control | |
| Voltage |
230
|
| Max. air volume at 150 Pa |
210
|
| Max. air volume at 300 Pa |
135
|
| Max. air volume at 250 Pa |
160
|
| With internal carbon dioxide (CO2) sensor | |
| Max. air volume at 200 Pa |
185
|
